Vanaf V1.0.24 kunnen kringen over meerdere secties gesplits worden:

Teken een automaat en een leiding:trikker_splitskring_1

Achter deze leiding kunnen er nu opnieuw leidingen getekend worden. Teken evenveel leidingen als het aantal onderdelen waarin u de kring wilt splitsen:

trikker_splitskring_2

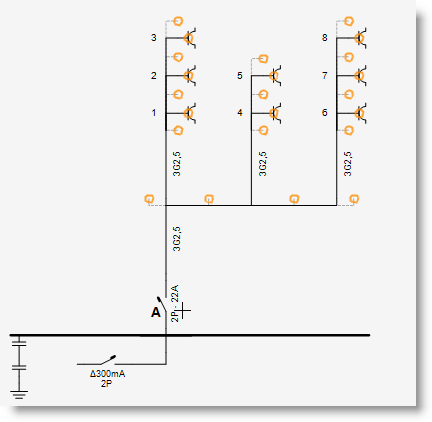

Op deze laatst getekende leidingen kunnen nu de verbruikers en schakelapparaten getekend worden:

trikker_splitskring_3

Tip: Wanneer de eigenschap ‘Aantal geleders’ op 0 wordt gezet, en de eigenschap ‘Geleider type’ leeg gemaakt wordt, dan wordt een leiding korter getekend:

trikker_splitskring_4

In de componentenbibliotheek vind je een leiding terug waarvan deze eigenschappen reeds gezet zijn, welke u dus meteen achter een leiding kan tekenen om nieuwe secties te tekenen:

trikker_splitskring_5

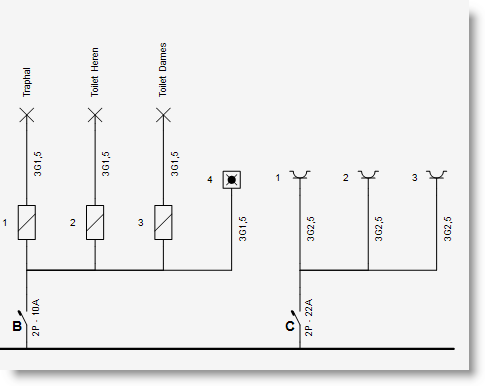

Nog enkele voorbeelden hoe u dezelfde techniek kan gebruiken om kringen met verschillende secties te tekenen:

trikker_splitskring_6

Categorieën: Tips

2 reacties

Sam · 06/01/2011 op 19:04

Hallo,

in bovenstaand voorbeeld wordt na de relais nog een verbinding getekend naar de lamp. Dit lukt me niet, de lamp komt rechtstreeks aan het relais en ik krijg er geen verbinding tussen. Hoe los ik dit op? Alsook een 2de kring na een relais lukt me niet.
kan iemand mij hiermee helpen?

Kurt · 07/01/2011 op 10:20

Sam,

Hier vind je een voorbeeld hoe je dit kan doen: Voorbeeldfilmpje

Afhankelijk van welk symbool je geselecteerd hebt worden er meer of minder oranje bolletjes getoond. Dit wordt gedaan om te helpen correcte eendraadschema’s te tekenen. Zo wordt er bijvoorbeeld geen oronje bolletje getoond achter een automaat, tenzij je een leiding geselecteerd hebt. Dit omdat je achter een automaat eigenlijk altijd een leiding zou moeten tekenen.

Indien je deze controle wil uitschakelen kan je bovenaan het vakje ‘Vrij tekenen’ aanvinken. Zolang dit is aangevinkt worden steeds overal alle bolletjes getoond, en kan je dus steeds overal aales toevoegen.

Indien je in de huidge versie van Trikker (1.0.37) het vakje vrij tekenen niet aanvinkt, dan wordt het tekenen van een leiding enkel toegelaten na een automaat of na een andere leiding. Deze controle is eigenlijk te streng, ik zal dit aanpassen in de volgende update.
