OPGELET – Het schema in dit voorbeeld is niet conform het AREI! (2 aparte kringen door 1 kabel is niet toegestaan volgens het AREI)

Stel dat 2 stopcontacten op een aparte kring gevoed worden door 1 kabel (5G2,5²). Hoe kan je dan het eendraadschema tekenen?

Je kan uiteraard gewoon 2 aparte kringen tekenen, en met een tekst aangeven dat het om dezelfde kabel gaat:

Eendraadschema - 2 kringen dor 1 kabel

In Trikker kan je met wat ‘creatief tekenwerk’ (lees: gefoefel ;-)) ook tot hetvolgende resultaat komen:

Eendraadschema - 2 kringen dor 1 kabelOm dit te tekenen ga je als volgt te werk:

Teken een eerste kring met een 5G2,5 leiding;

Eendraadschema - 2 kringen dor 1 kabel

Teken een 2de kring. Welke leiding je gebruikt maakt niet uit, deze zal straks gewist worden:

Eendraadschema - 2 kringen dor 1 kabel

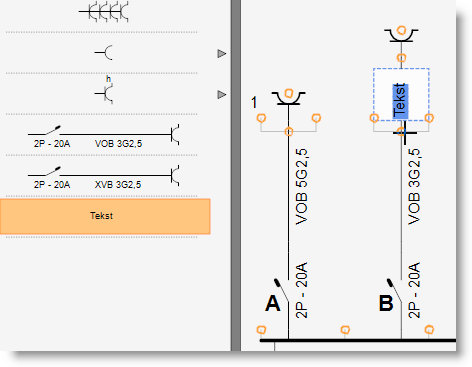

Voeg tussen het stopcontact en de leiding van de 2de kring een tekst toe:

Eendraadschema - 2 kringen dor 1 kabel

Voeg op zowel de 1ste als op de 2de kring een kort stukje leiding toe vlak voor het stopcontact:

Eendraadschema - 2 kringen dor 1 kabel

Selecteer en wis de leiding op de 2de kring:

Eendraadschema - 2 kringen dor 1 kabel

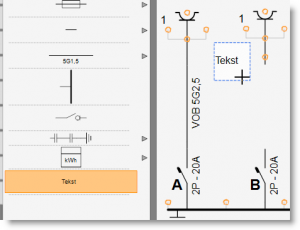

Selecteer de tekst op de 2de kring, en vervang hem door allemaal spaties totdat beide stopcontacten op dezelfde hoogte komen:

Eendraadschema - 2 kringen dor 1 kabel

Wat nu nog ontbreekt is een verbinding tussen beide kringen. Trikker verzorgt steeds zelf de lay-out van je eendraadschema, je kan niet vrij lijnen en leidingen tekenen… Wat je wel kan doen is op eender welke plaats een tekst toevoegen. Voeg en tekst toe tussen beide kringen:

Eendraadschema - 2 kringen dor 1 kabel

Vervang de tekst door allemaal underscores ( _ ) om een volle lijn te bekomen:

Eendraadschema - 2 kringen dor 1 kabel

Doe hetzelfde onderaan:

Eendraadschema - 2 kringen dor 1 kabel

Je merkt dat de lijnen de 2de kring niet lijken te raken. Verifieer dit echter op het afdrukvoorbeeld: voor het berekenen van tekstgrootte gebruikt windows een andere manier voor de tekstgrootte op het scherm dan voor de tekstgrootte op de afdrukken…

Het bovenstaande schema kan je hier downloaden.



Categorieën: Tips

9 reacties

Luc · 24/06/2013 op 21:51

Bedankt Kurt,

Werkt perfekt.

Joris · 04/07/2013 op 18:25

Dag Kurt,
wanneer gaan we de kringen automatisch kunnen nummeren ipv beletteren.
bij industriele kasten die reeds bestaan werkt men bijna altijd met nummers en die nummers zijn op een definitieve manier aangebracht, het brengt veel werk mee om ze aan te passen aan het schema
groeten joris
overigens werkt mijn tekenprogramma zeer goed, thanks

Kurt (Bluebits bvba) · 05/07/2013 op 08:29

@Joris: Het staat reeds geruime tijd om m’n todo lijstje 😉 De beste oplossing hiervoor lijkt me om een extra eigenschap op het verdeelbord toe te voegen waarmee het automatische nummeringsmechanisme mee ingesteld kan worden.

kindt · 15/07/2013 op 04:58

dag kurt,

verschillende kringen in 1 leiding is niet toegestaan volgens AREI.

Marc · 14/01/2014 op 13:50

Van 2 kringen naar 1 gaan is inderdaad niet toegestaan volgens AREI.
Ik had dit ook getekend op mijn schema voor de voorbereiding van de zolder en was afgekeurd.
Ik vertrok van 2 automaten (3G2,5) en ging dan over naar een 5G2,5. Bedoeling was dus om de zolder op 2 automaten te zetten (1 voor stopcontacten en 1 voor licht) maar dan moet je dit dus ook langs 2 kabels naar de zolder brengen ipv 1 kabel.
Dit was dus ook getekend zoals op tekening 2 op deze pagina.

Groetjes,

Marc

Frank · 21/12/2015 op 22:27

Volgens een info avond van het VEI (nu FEDELEC) was het toegestaan 2 kringen door dezelfde leiding te laten gaan.

Zelfs indien deze stroombanen op verschillende spanningen werken, mogen ze in dezelfde buis geplaatst worden op voorwaarde dat ze voor de hoogst aanwezige spanning geïsoleerd zijn.

Een 5G leiding voor 2 kringen te gebruiken (bv droogkast +wasmachine). In het AREI wordt vermeld dat indien er een blauwe geleider is, dat deze de N moet zijn, maar dit wil niet zeggen dat je geen andere kleur voor de N van de andere kring mag gebruiken.

Indien dit foutief zou zijn, kan iemand mij het juiste artikel van het AREI bezorgen? Dan kunnen we dit terug koppelen naar FEDELEC. (Kurt , ik kan helaas geen attachements toevoegen, anders stuurde ik een foto van de handout.

Kurt (Bluebits bvba) · 22/12/2015 op 17:35

Bij deze de foto die je toestuurde:

Ik dacht dat het “probleem” de enkele aardingsdraad was: deze zou in theorie overbelast kunnen worden indien op beide kringen een verlies optreedt… In de praktijk wordt deze werkwijze echter vaak gehanteerd.

Kevin · 07/04/2016 op 15:27

De foutstroom die over de terredraad zou lopen wordt beperkt door de differentieel die geplaatst is op de installatie. Zou dus nooit hoger mogen zijn in residentiele installaties dan 300mA.

Geen probleem dus voor de terredraad. Wat wel een risico kan zijn is bij het uitzetten van 1 kring, de kabel nog steeds onder spanning staat. Kan risicovol zijn bij het doorknippen onder spanning.

huishoudelijk gezien, lijkt me dit ook geen groot risico door de diffs van 300 mA en kleine vermogen.

Philippe Derkinderen · 11/04/2019 op 18:09

Als je gebruikt maakt van één 4-polige 20A automaat maar aansluit met L-N-L-N dan is het probleem ook opgelost dat er nog 1 kabel onder spanning kan staan en is dat risico ook weg.
